Ｓａｎｓｕｉ　Ｃ−２３０１．　４台目その２修理記録

２０２５／１１／３．到着　２０２６／８／１．完了

ＹＣ．　ユーザー製作前面パネル点検。 Ｅ．　調整・測定。 Ｆ．　上位測定器による　調整・測定。 Ｅ．　修理費　　　　　　２４０，０００円 　　　　　　　　　　　　　左側電源トランス修理費を含む。オーバーホール修理。 Ｙ．　ユーザー宅の設置状況。 Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

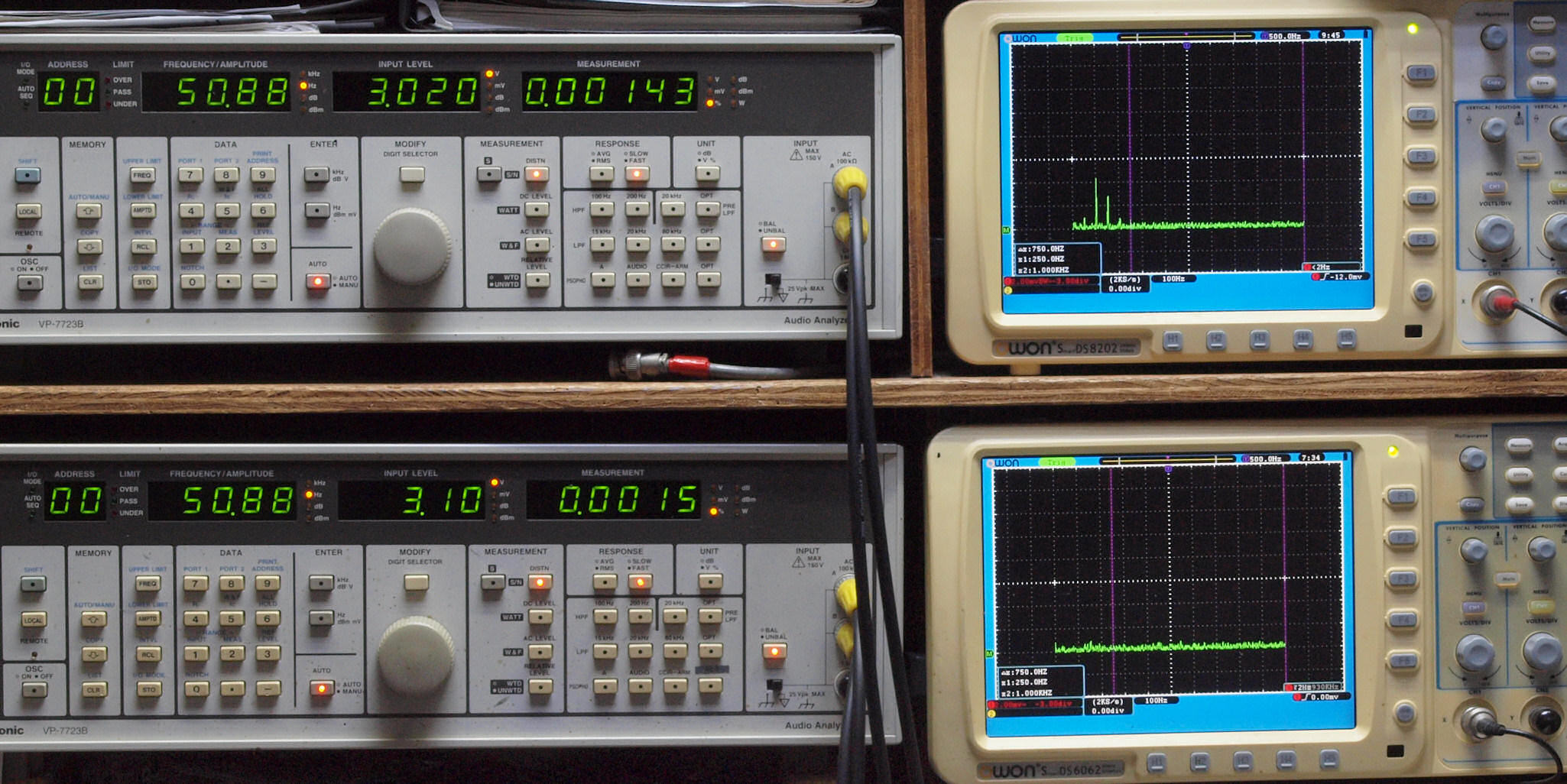

Ｅ１１．　CD_50Hz入力、Ｒ側出力電圧３Ｖ出力、　０．００１４３％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．００１５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

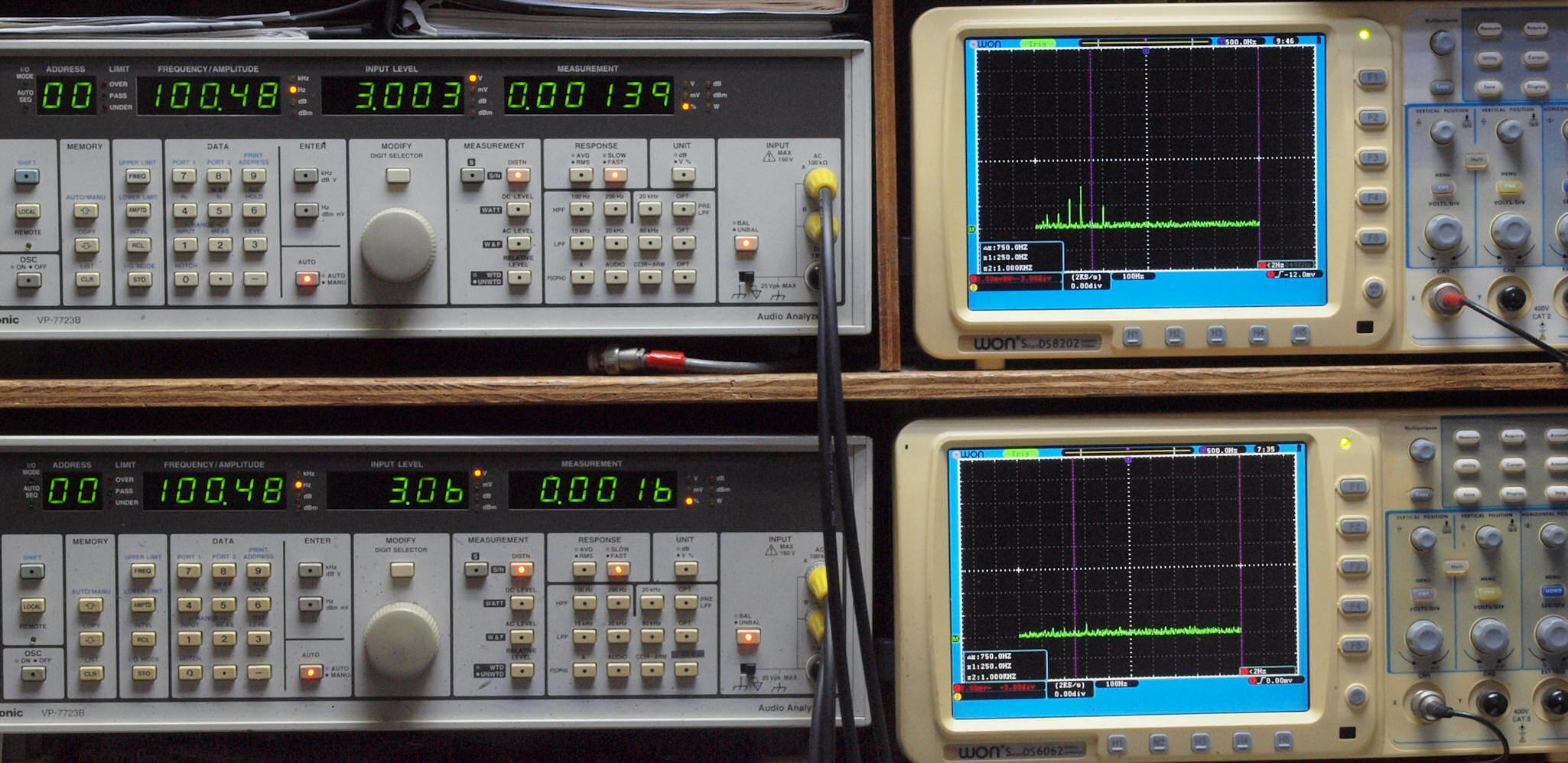

Ｅ１２．　CD_100Hz入力、Ｒ側出力電圧３Ｖ出力、　０．００１３９％歪み。 　　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．００１６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

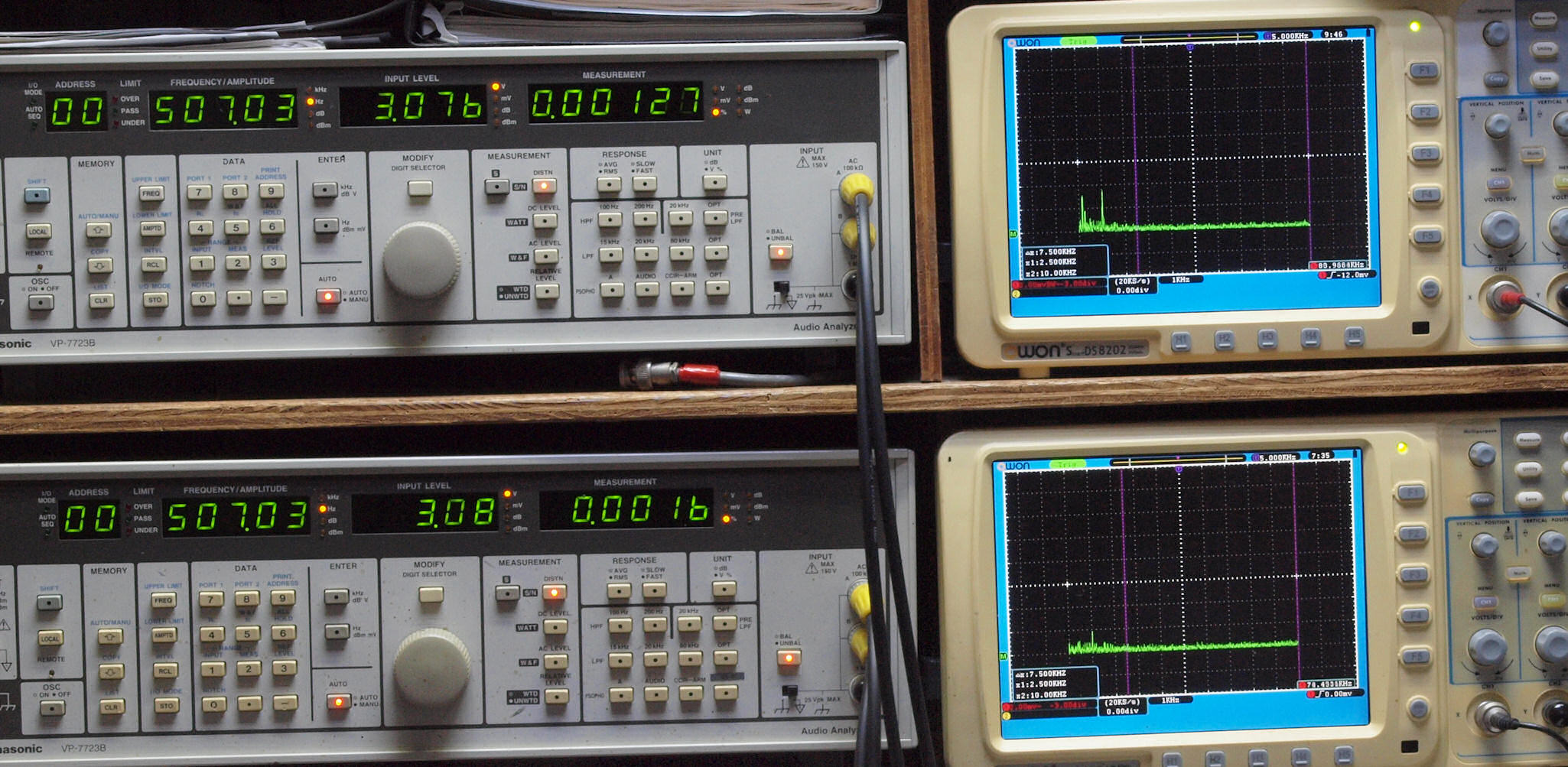

Ｅ１３．　CD_500Hz入力、Ｒ側出力電圧３Ｖ出力、　０．００１２７％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧３Ｖ出力、　０．００１６％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

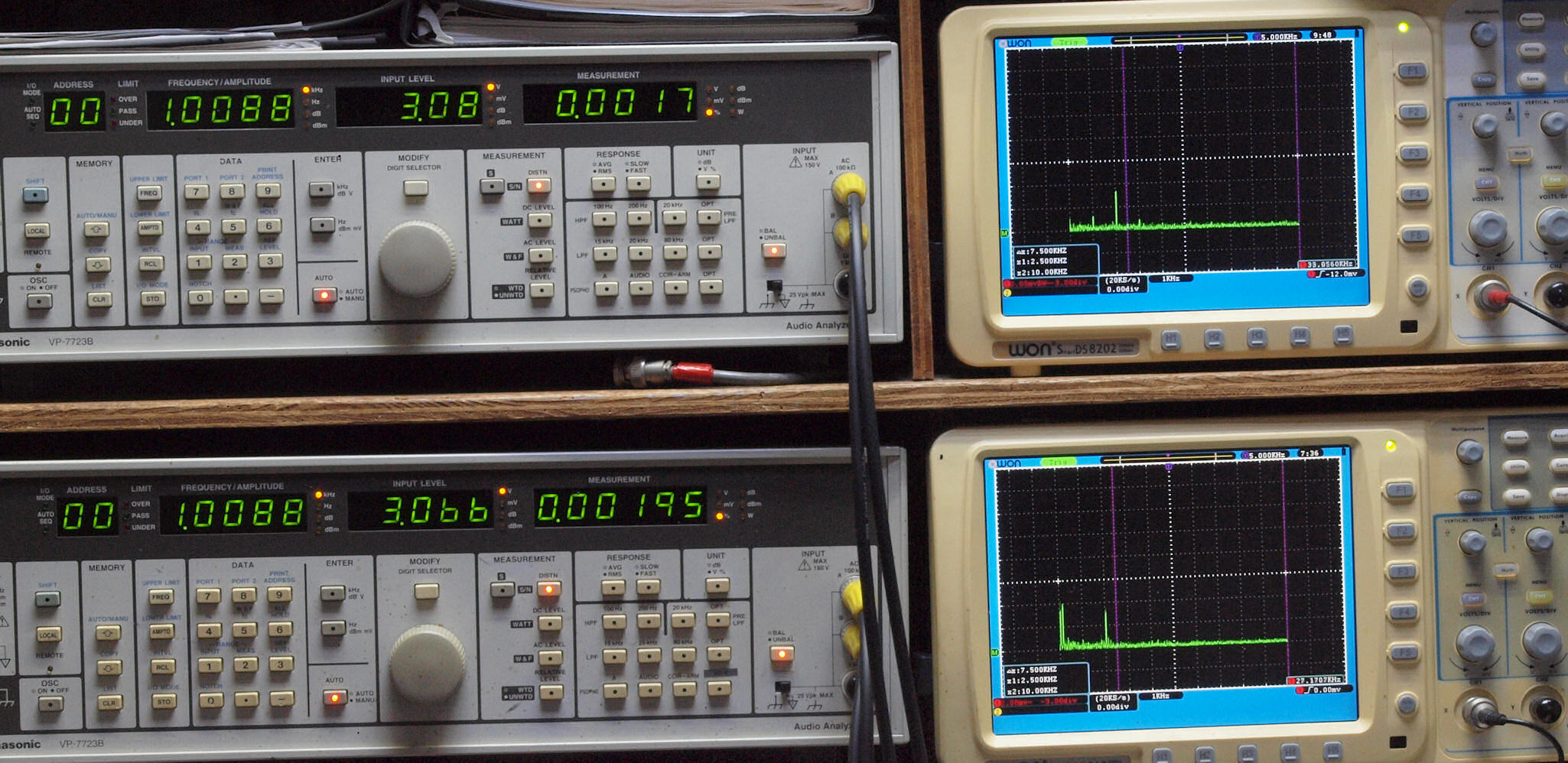

Ｅ１４．　CD_1ｋHz入力、Ｒ側出力電圧３Ｖ出力、　０．００１７％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．００１９５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　CD_5kHz入力、Ｒ側出力電圧３Ｖ出力、　０．００３２％歪み。 　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．００３４歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

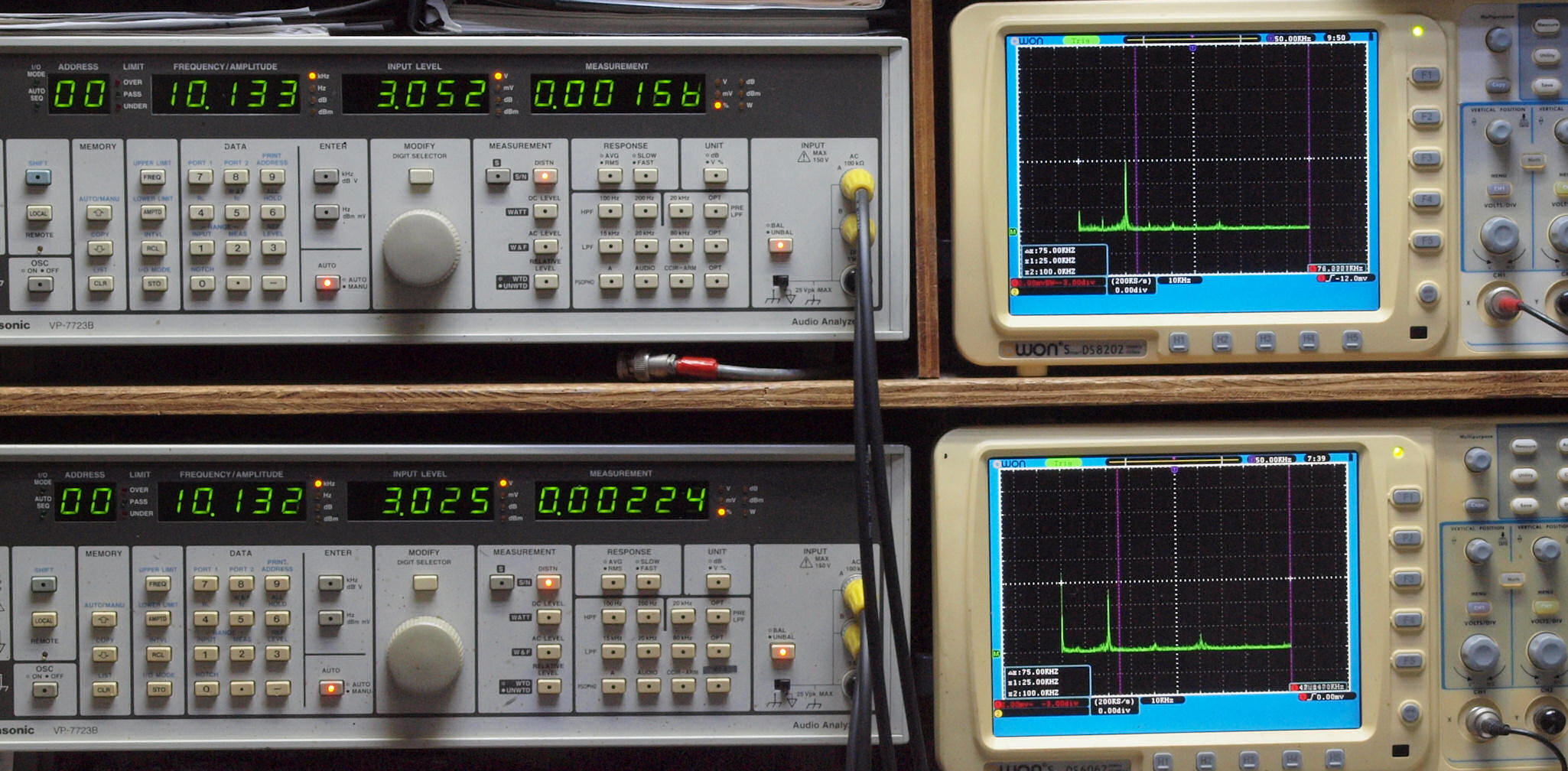

Ｅ１６．　CD_10kHz入力、Ｒ側出力電圧３Ｖ出力、　０．００１５６％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．００２２４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

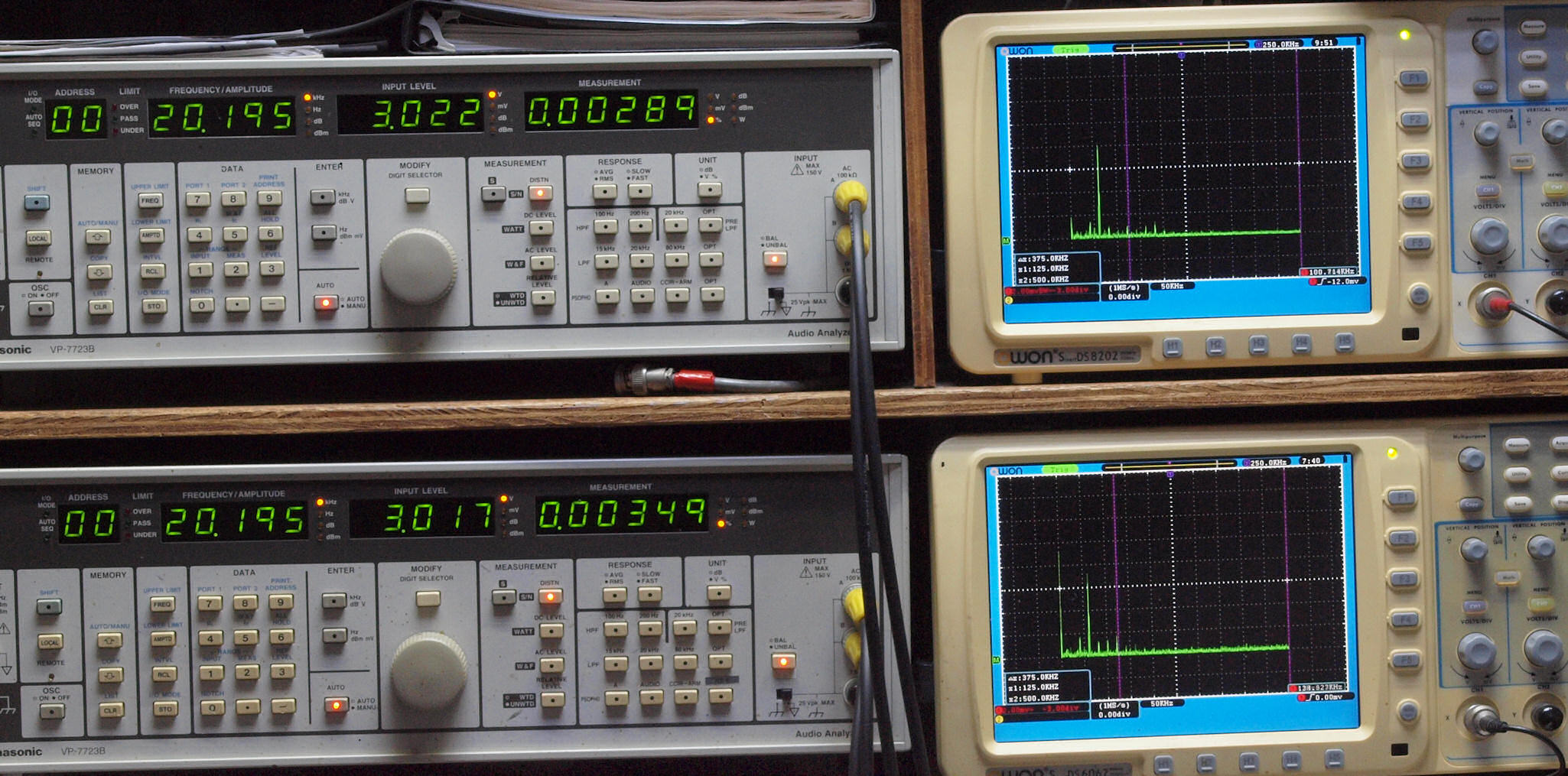

Ｅ１７．　CD_20kHz入力、Ｒ側出力電圧３Ｖ出力、　０．００２８９％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．００３４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　CD_50kHz入力、Ｒ側出力電圧３Ｖ出力、　０．００４５％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．００５０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

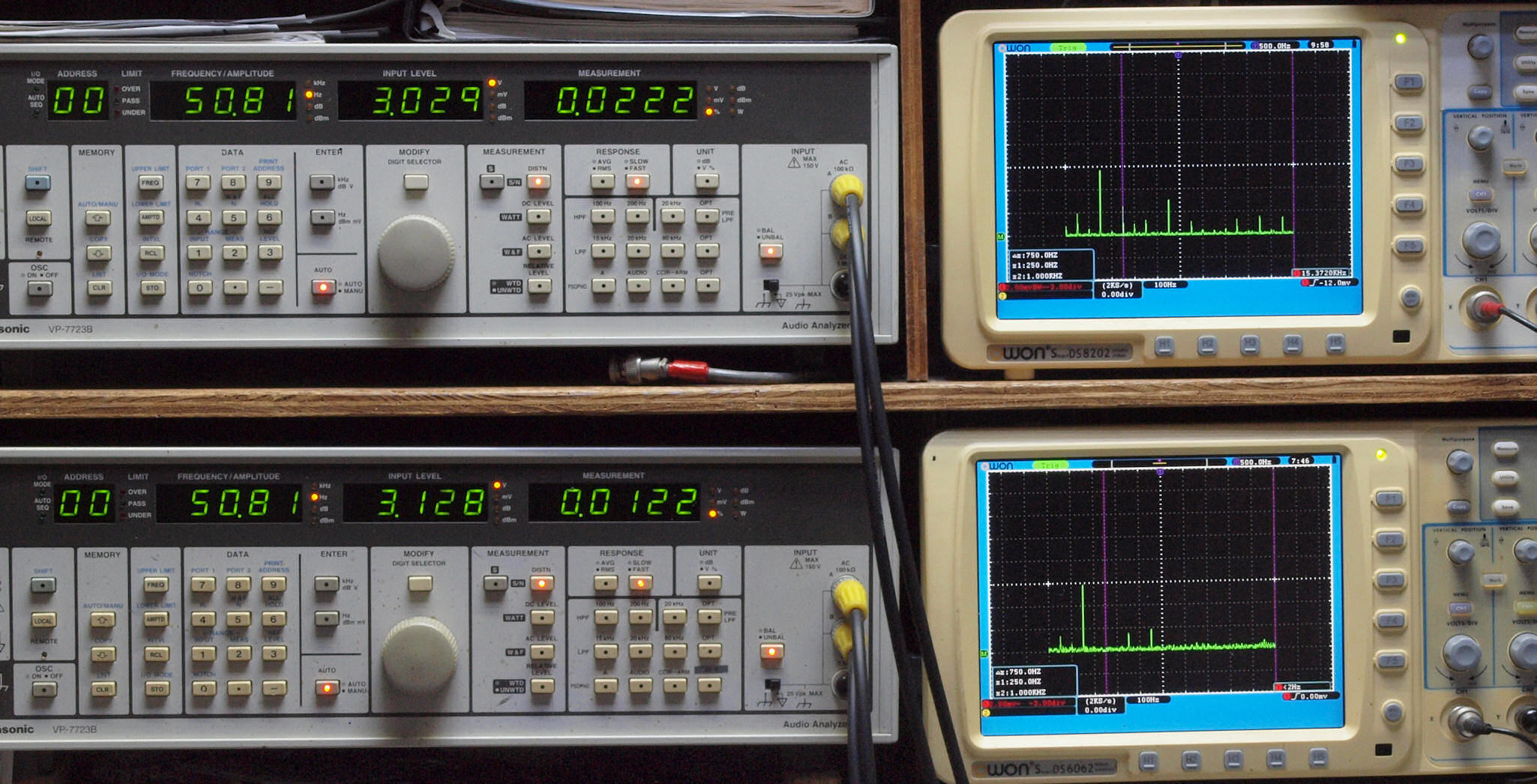

Ｅ２１．　MＭ_50Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０２２２％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０１２２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

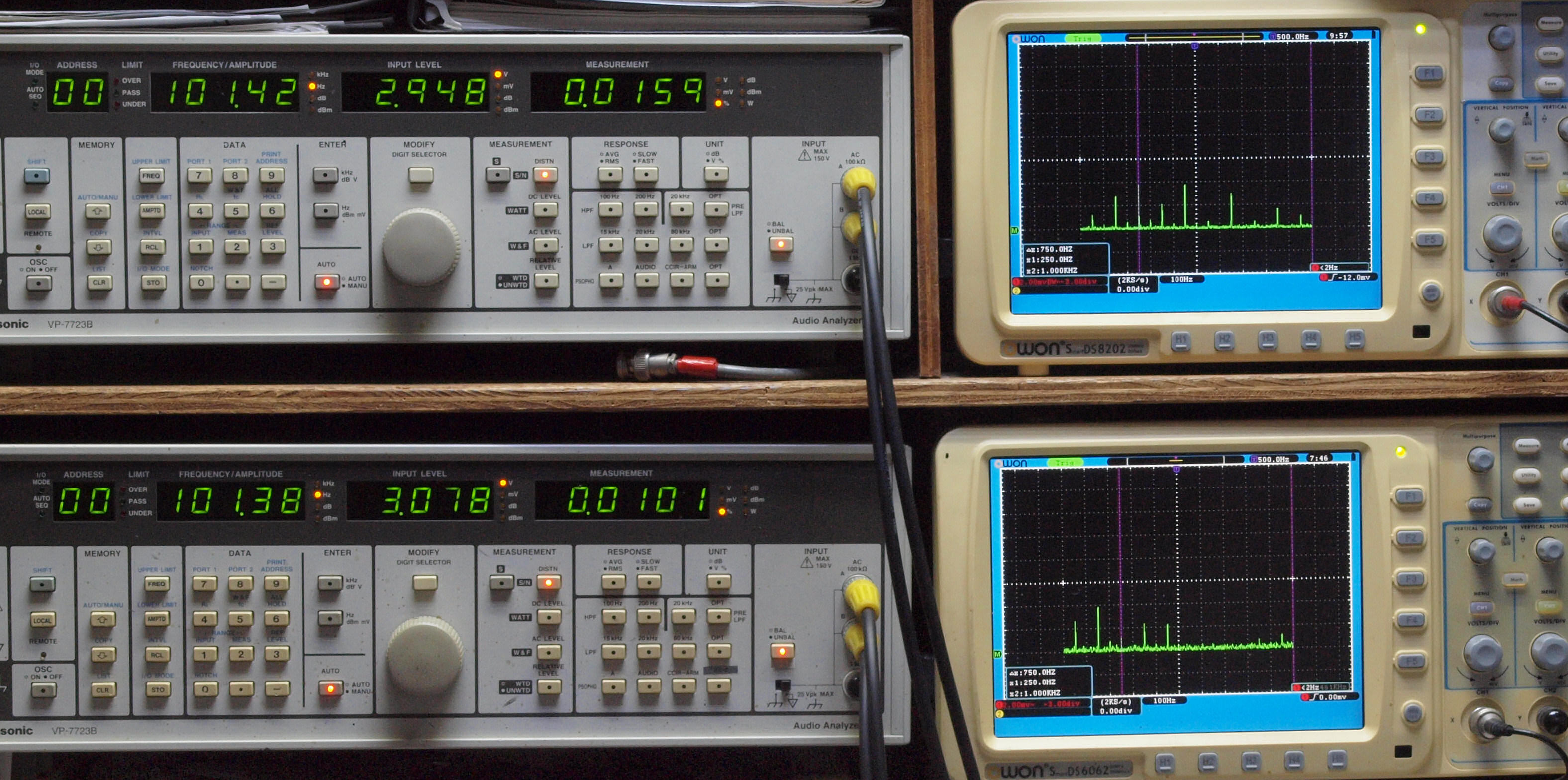

Ｅ２２．　MＭ_100Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０１５９％歪み。 　　　　　　　　　　　　　 　　Ｌ側出力電圧３Ｖ出力、　０．０１０１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　MＭ_500Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０１４２％歪み。 　　　　　　　　　　　　　　　 Ｌ側出力電圧３Ｖ出力、　０．００９２％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_1ｋHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１３８％歪み。 　　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．００９５５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_5kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１５５％歪み。 　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０１０１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

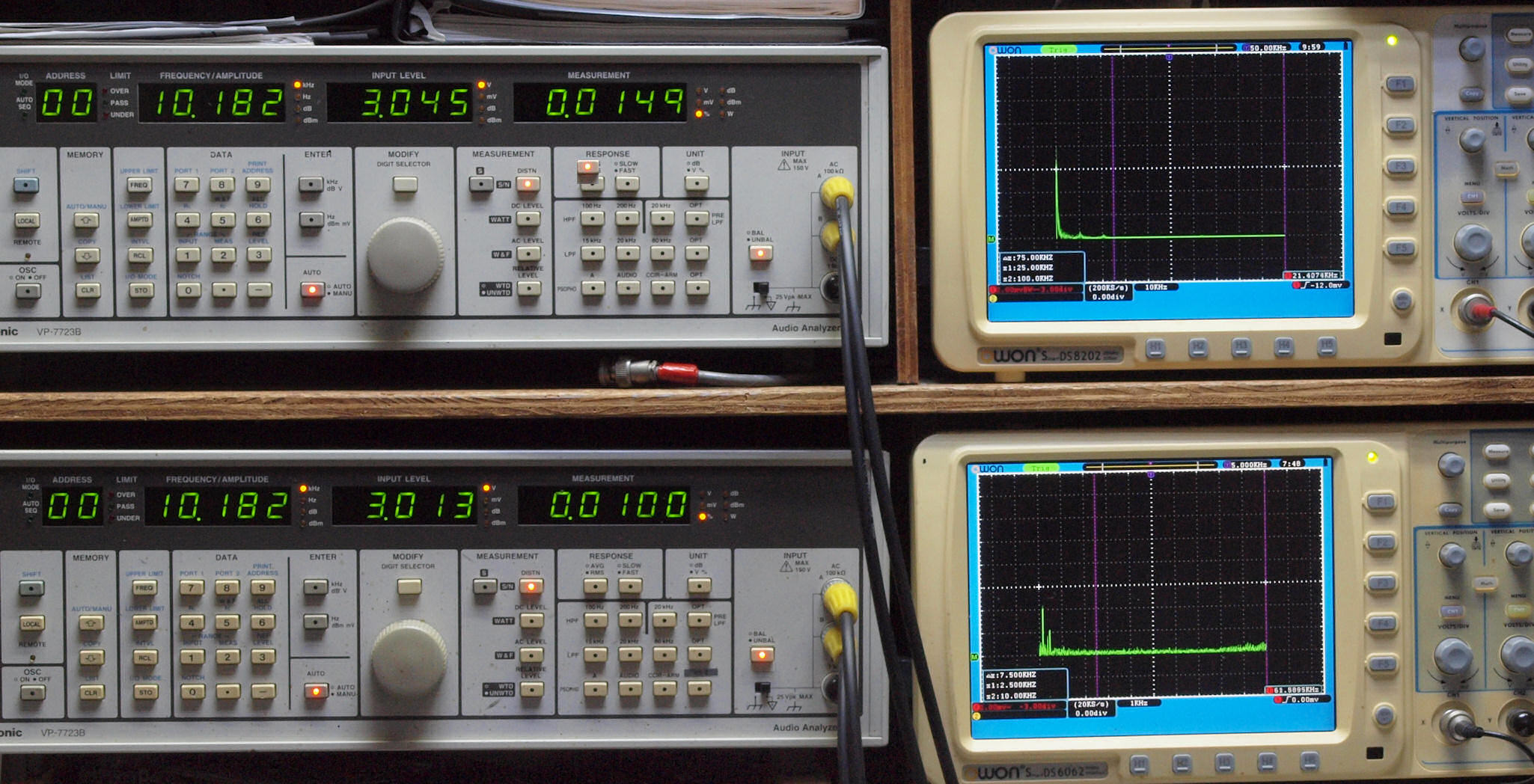

Ｅ２６．　MＭ_10kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１４９％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０１００％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　MＭ_20kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０２０４％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０２５９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

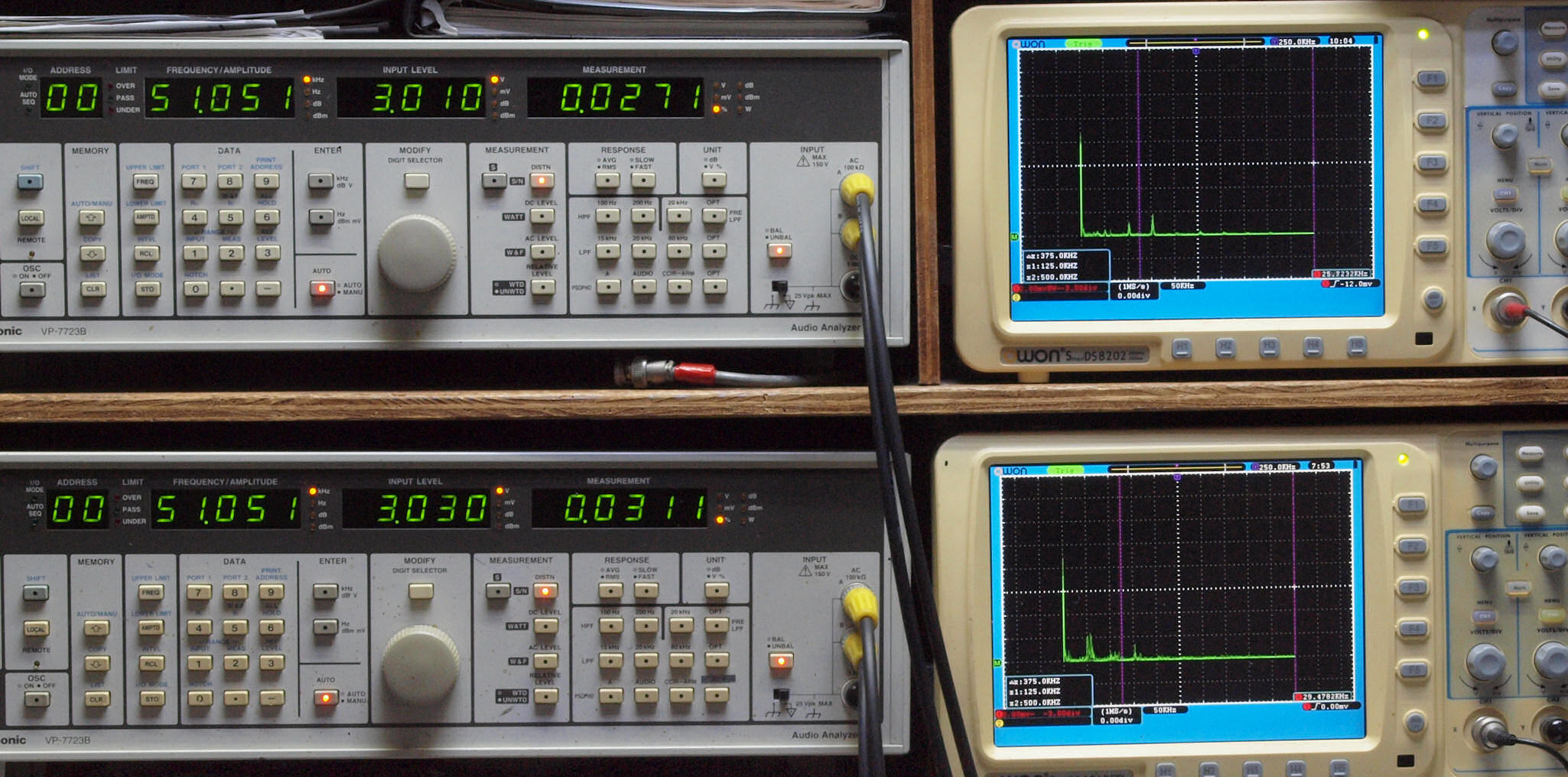

Ｅ２８．　MＭ_50kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０２７１％歪み。 　　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０３１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３１．　MCトランス_50Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０３１２％歪み。 　　　　　　　　　　　 　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０２７６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

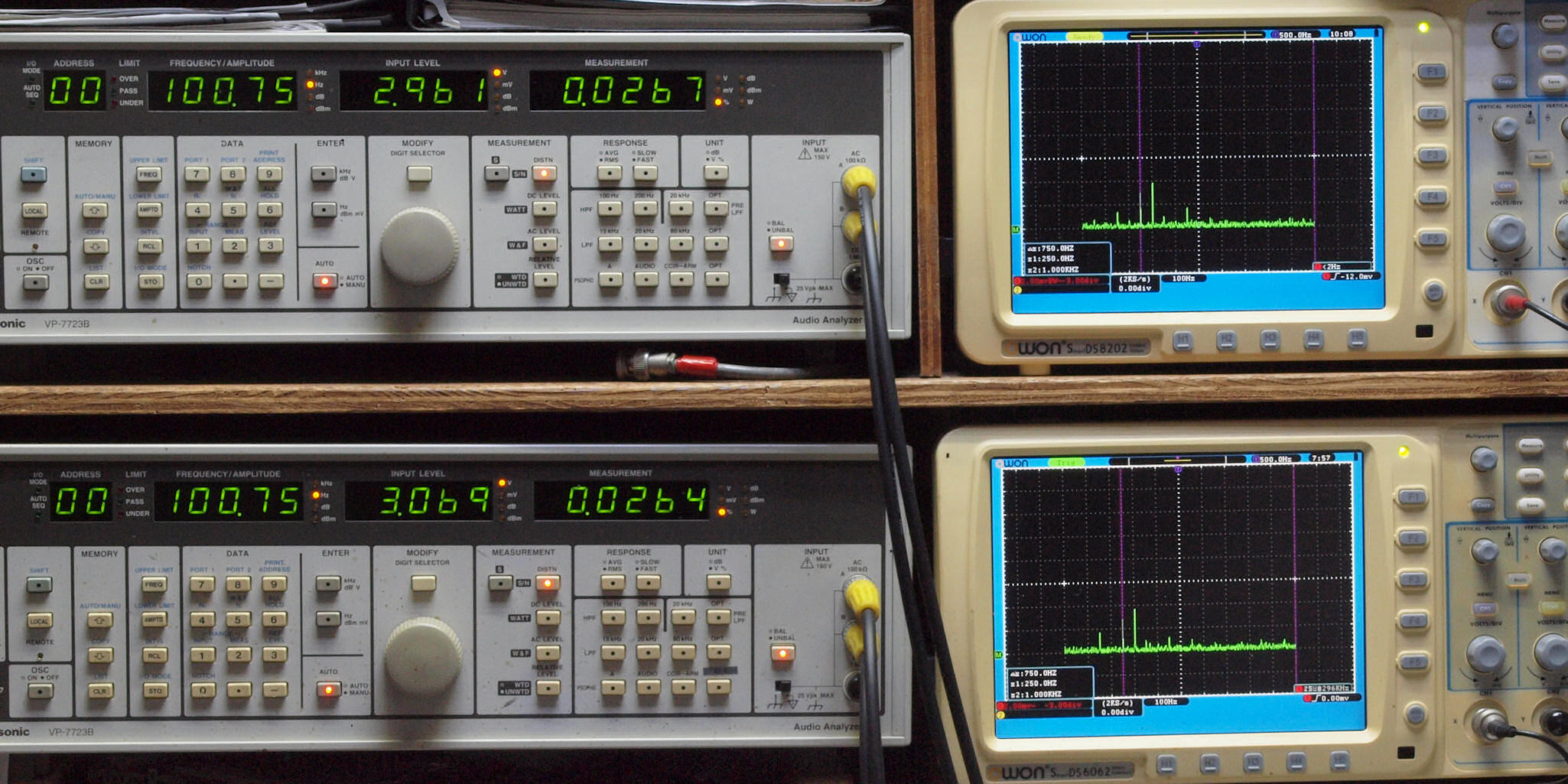

Ｅ３２．　MCトランス_100Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０２６７％歪み。 　　　　　　　　　　　　 　　　　　 　　 Ｌ側出力電圧３Ｖ出力、　０．０２６４％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

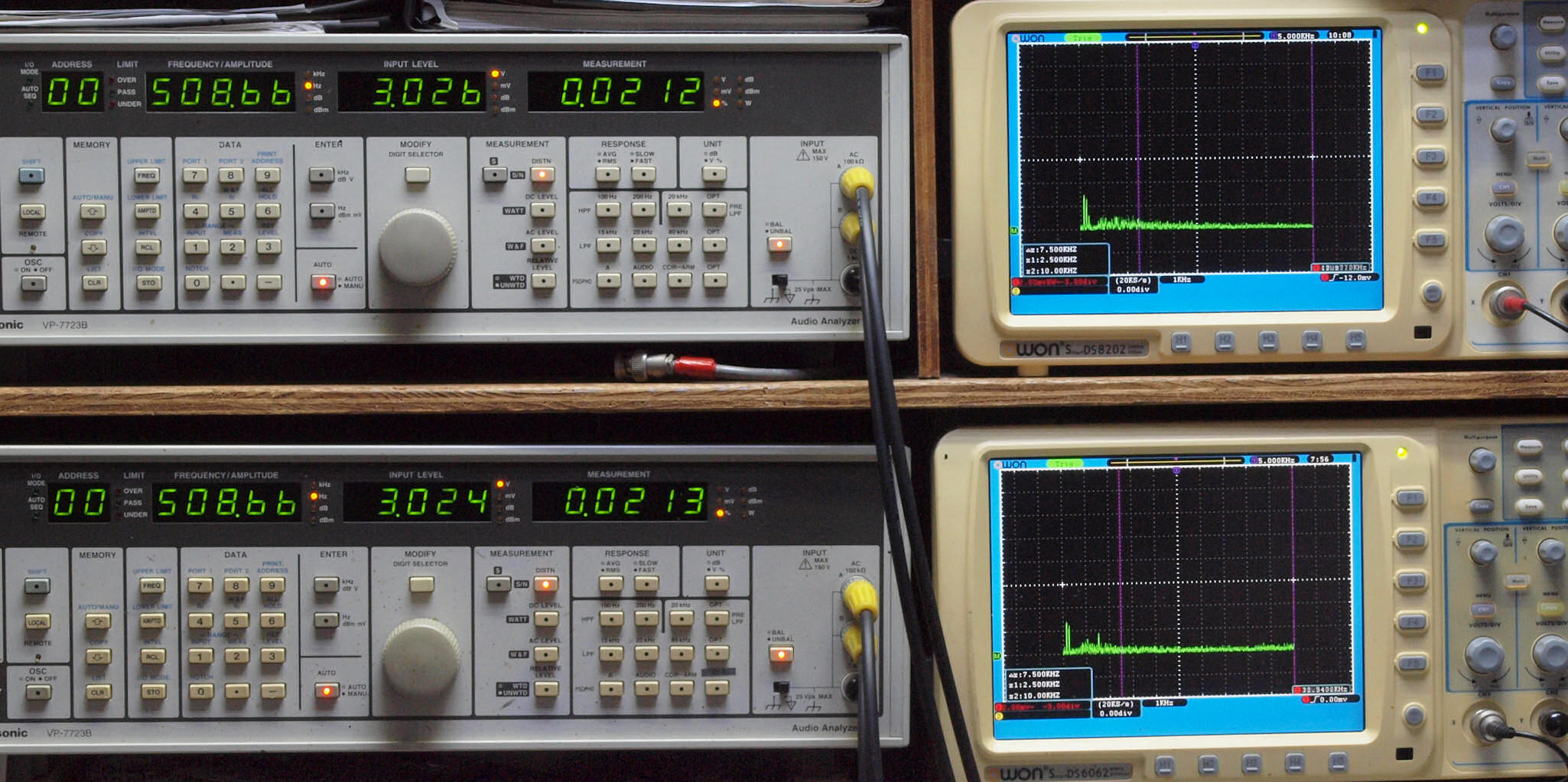

Ｅ３３．　MCトランス_500Hz入力、Ｒ側出力電圧３Ｖ出力、　０．０２１２％歪み。 　　　　　　　　　　　　　　　 　　　　　Ｌ側出力電圧３Ｖ出力、　０．０２１３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

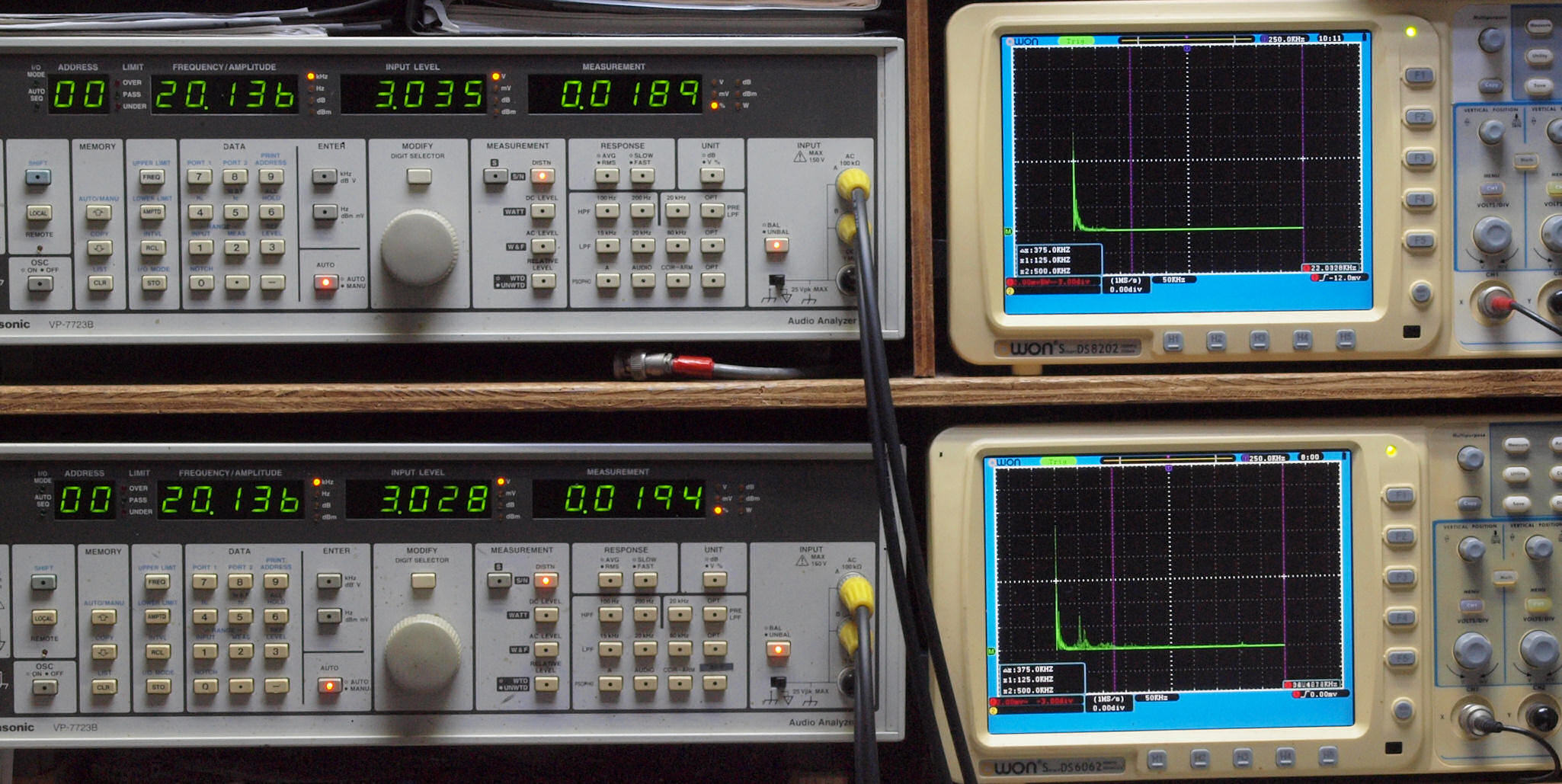

Ｅ３４．　MCトランス_1ｋHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１８６％歪み。 　　　　　　　　　　　　　　　　 　　　 Ｌ側出力電圧３Ｖ出力、　０．０１８８％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　MCトランス_5kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１７２％歪み。 　　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧３Ｖ出力、　０．０１７９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

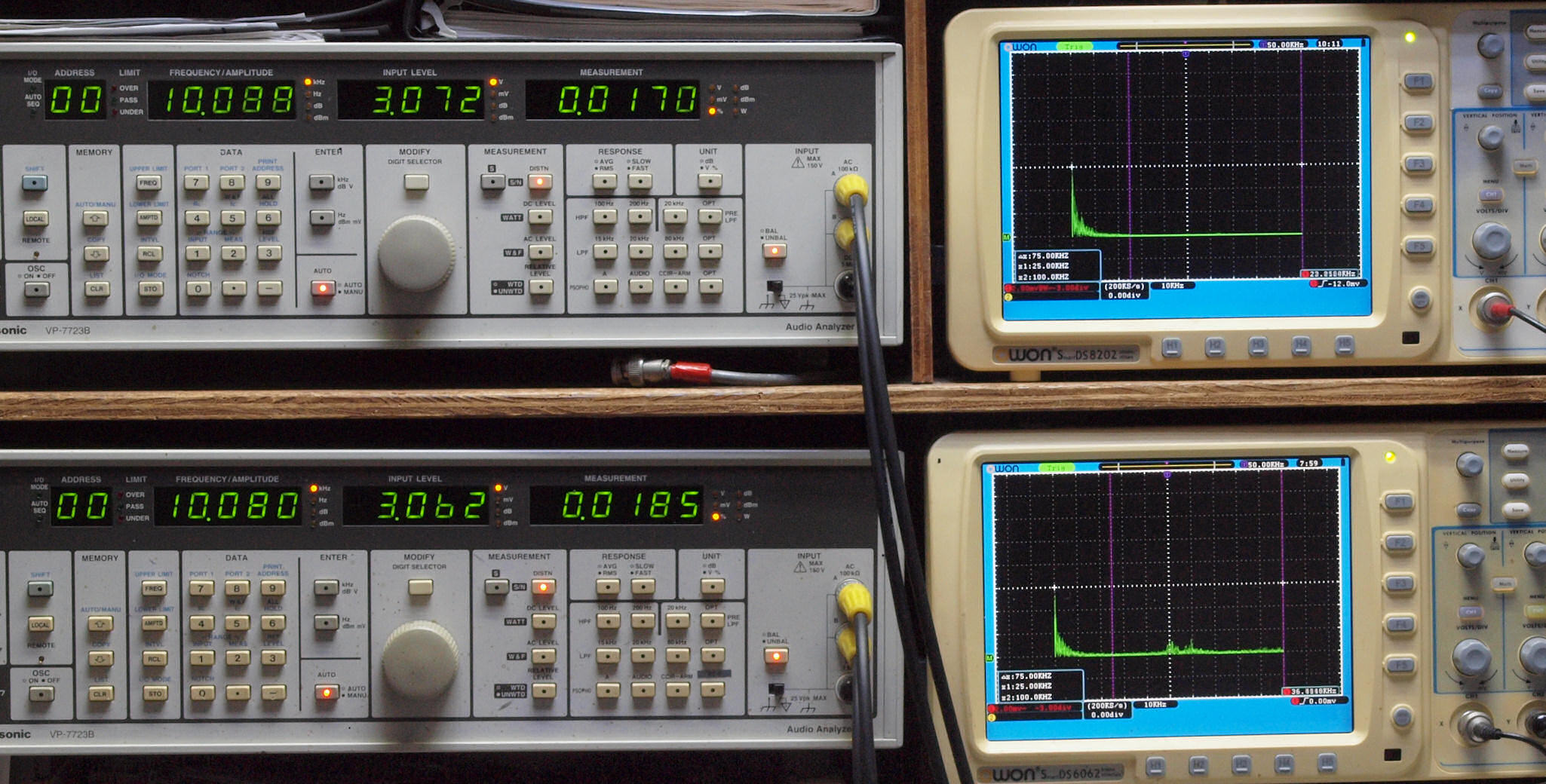

Ｅ３６．　MCトランス_10kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１７０％歪み。 　　　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧３Ｖ出力、　０．０１８５％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　MCトランス_20kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１８９％歪み。 　　　　　　　　　　　　　　　　　　　　 Ｌ側出力電圧３Ｖ出力、　０．０１９４％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

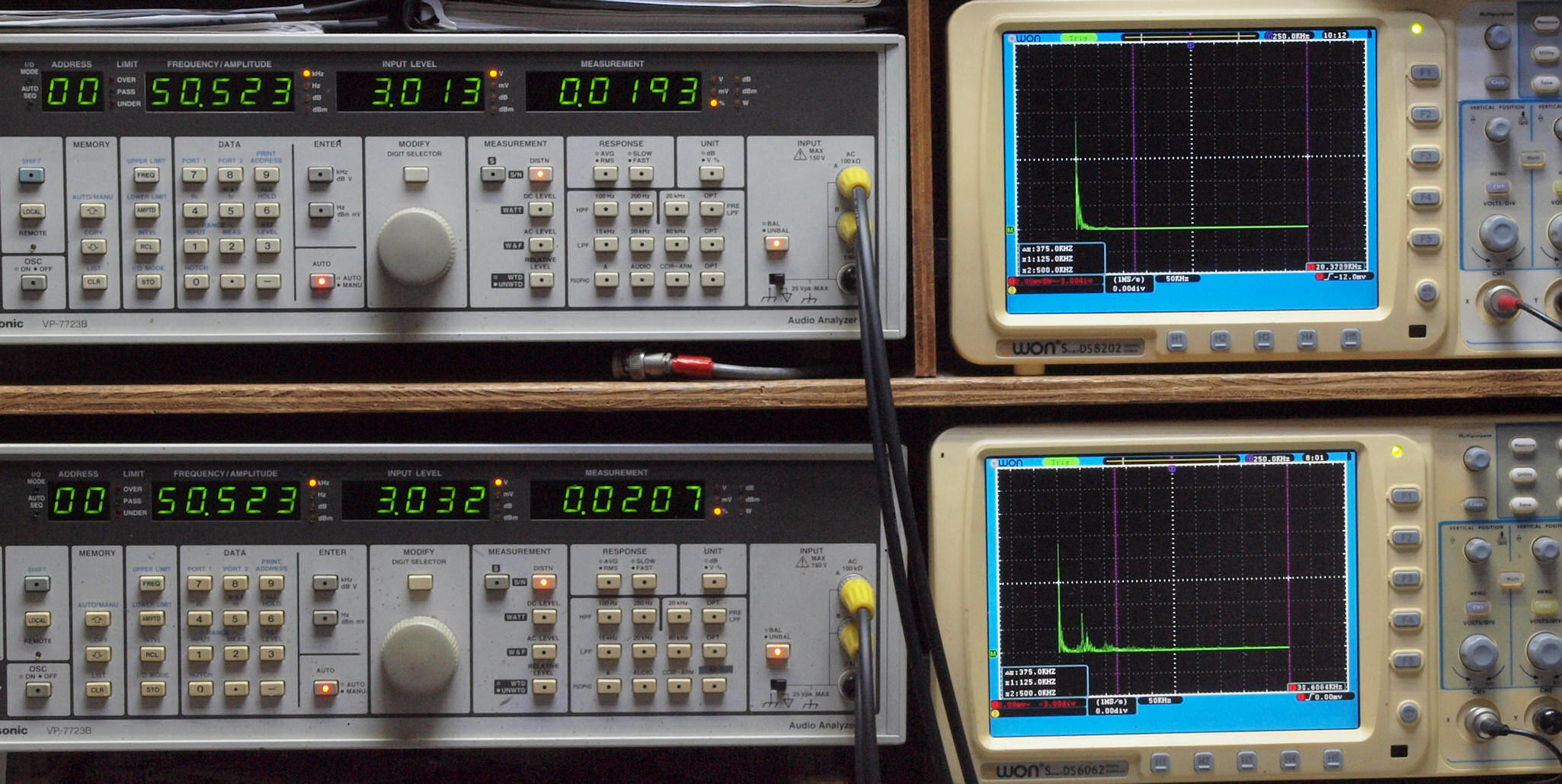

Ｅ３８．　MCトランス_50kHz入力、Ｒ側出力電圧３Ｖ出力、　０．０１９３％歪み。 　　　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧３Ｖ出力、　０．０２０７％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。 　　　　シールドもしっかりしているので上記よりも当然良い結果が出る、使用するケーブルも異なる。　詳しくはこちら

Ｆ１１．　入出力特性測定（ＣＤ入力）。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ１２．　入出力特性測定（ＣＤ入力）、ＳUB_Ｓｏｎｉｃ　Ｏｎ。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ１３．　歪み率特性測定（ＣＤ入力）。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２１．　入出力特性測定（MM入力）。 　　　　　　　　　　　　　　　ＭＭ入力へ１ｍＶ一定入力。　ＶＲはｍａｘ。　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２２．　入出力特性測定（Ｈigh−ＭＣ入力） 　　　　　　　　　　　　　　Ｈigh−ＭＣ入力端子へ１ｍＶ入力　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２３．　入出力特性測定（Ｈigh−ＭＣ入力＋トランス使用）。 　　　　　　　　Ｈigh−ＭＣ＋トランス入力端子へ０．２２ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ２４．　入出力特性測定（Lo−ＭＣ入力＋トランス使用）。 　　　　　　　　Lo−ＭＣ＋トランス入力端子へ０．１１ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

このＡＭＰはバランス出力があります。Ｂ−２３０１Ｌと接続するには、こちらが良い。 但し、ケーブルは３芯を使用する事。

Ｆ３１．　入出力特性測定（ＣＤ入力）、バランス出力で測定。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ３２．　歪み率特性測定（ＣＤ入力）、バランス出力で測定。 　　　　　　ＣＤ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ、　平均１Ｖ出力。 　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

Ｆ３３．　歪み率特性測定（MM入力）、バランス出力で測定。 　　　　　　　　　　　　　　　ＭＭ入力へ２ｍＶ一定入力。　ＶＲはｍａｘ。　　　左出力＝薄（細い）色、　右出力＝濃い（太い）色。

ＴＣ．　左側電源トランス修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 ＴＣ１．　修理前　左側電源トランス１次巻線断線。

ＴＣ２．　修理後　左側から、他機種の修理後左側電源トランス、４台目本機の修理後左側電源トランス、４台目本機の右側電源トランス（未修理）。

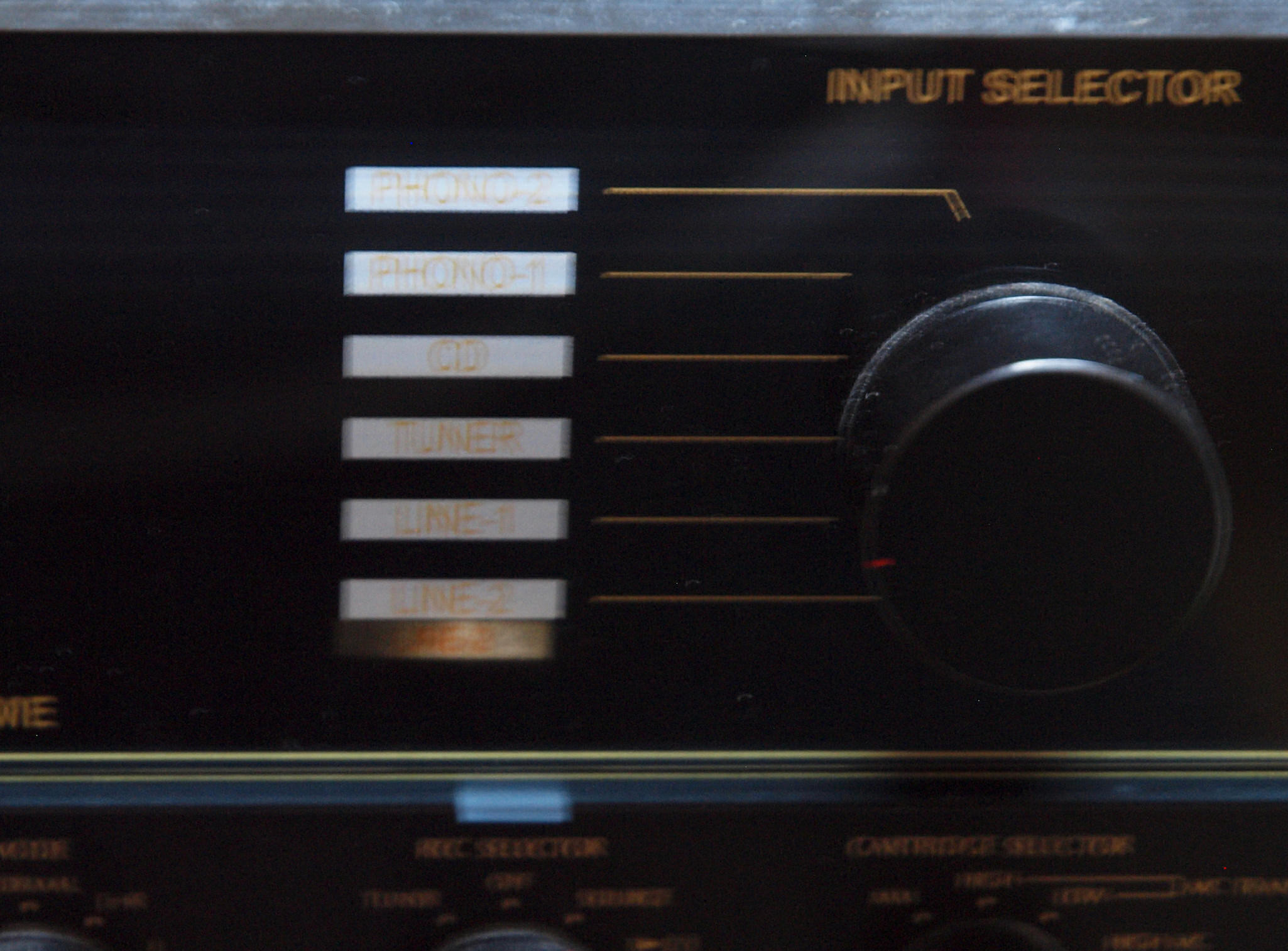

ＹＣ．　ユーザー製作前面パネル点検。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１１．　修理前　パネル。

Ｙ１２．　ユーザーパネル修理中。

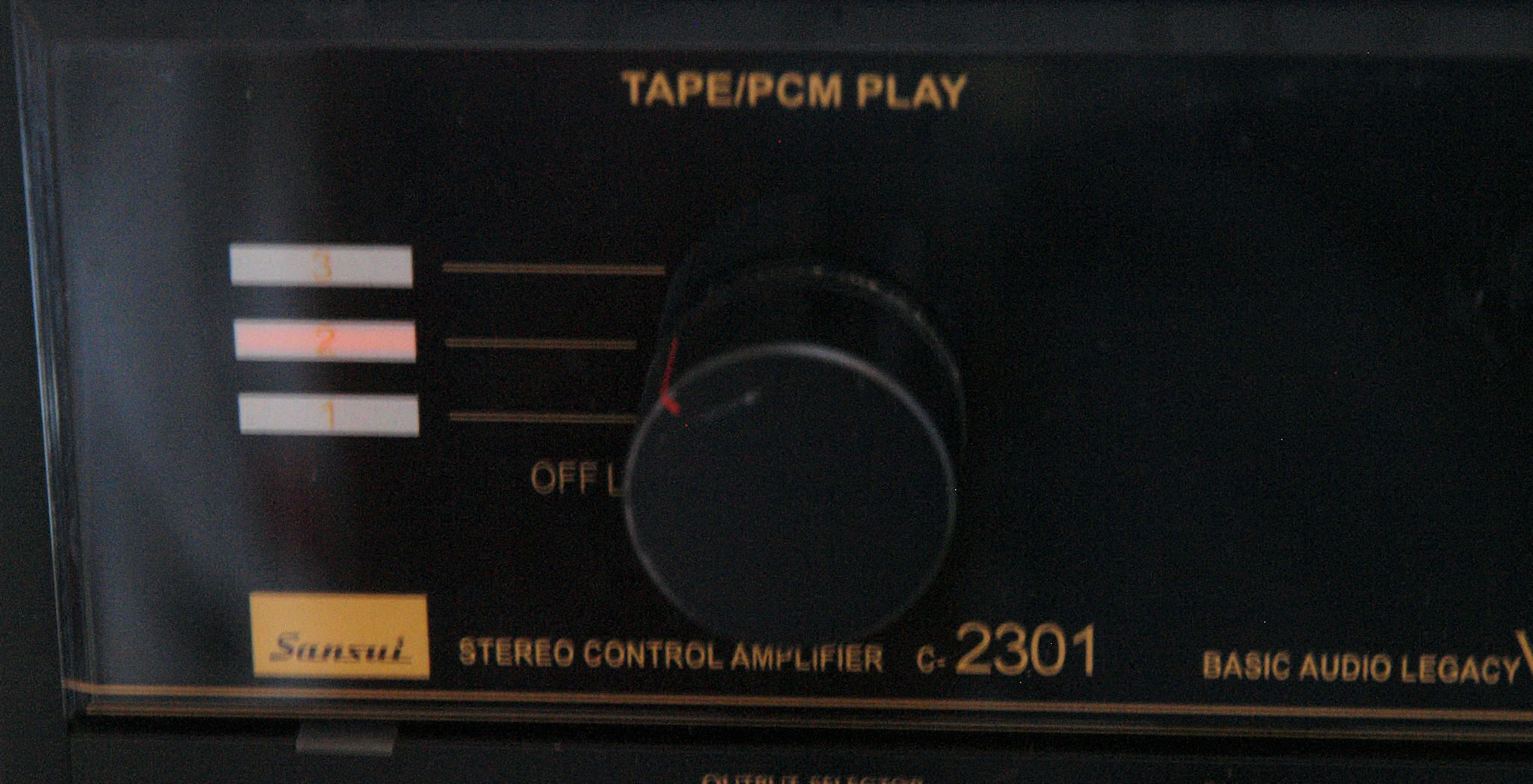

Ｙ２１．　ユーザ製作パネル点検中、ＴＡＰＲ／ＰＣＭ　ＰＬＡＹ　ＳＷ。　印刷インクが悪く光の透過が悪く暗い。

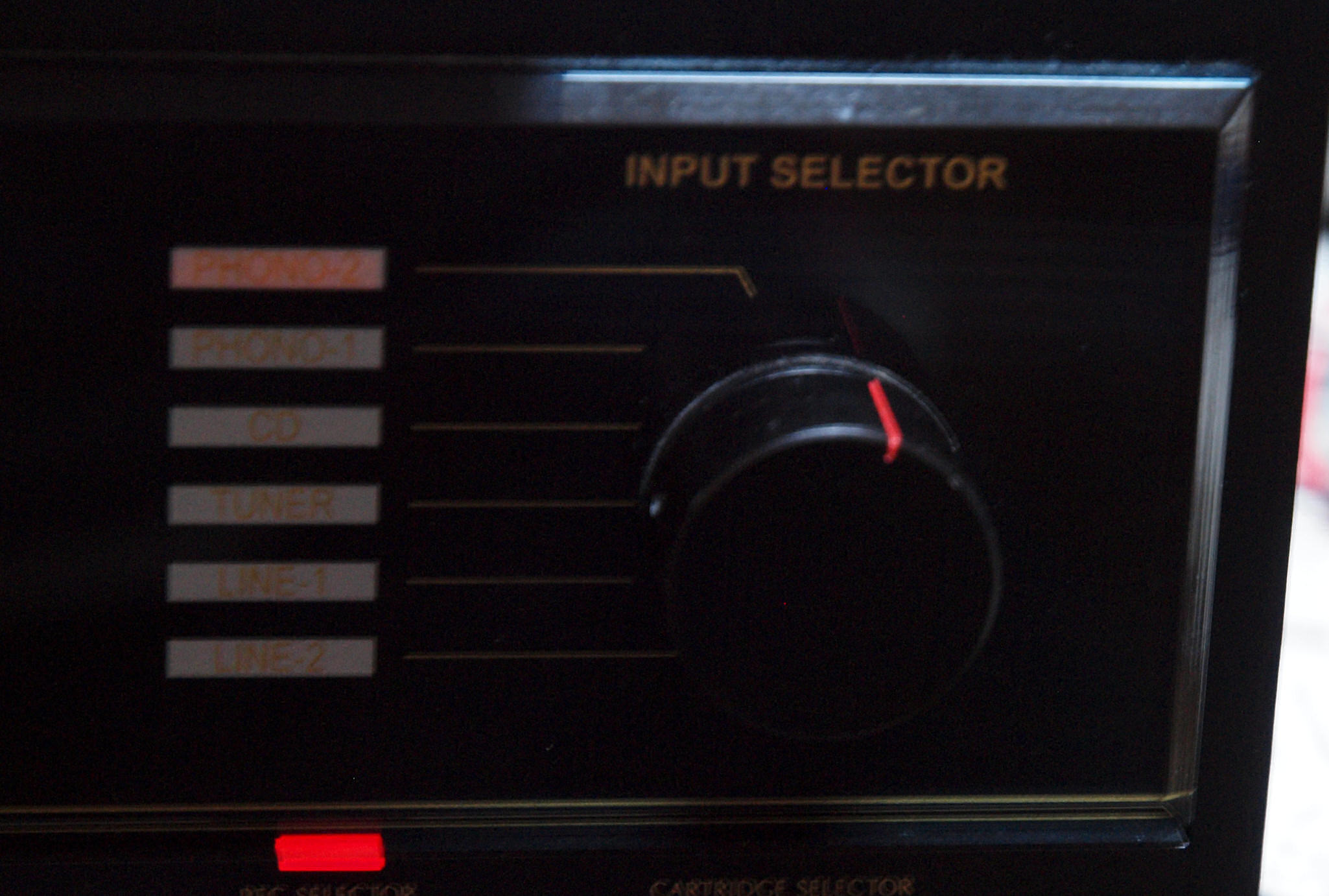

Ｙ３１．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＰＨＯＮＯ−２。　印刷インクが悪く光の透過が悪く暗い。

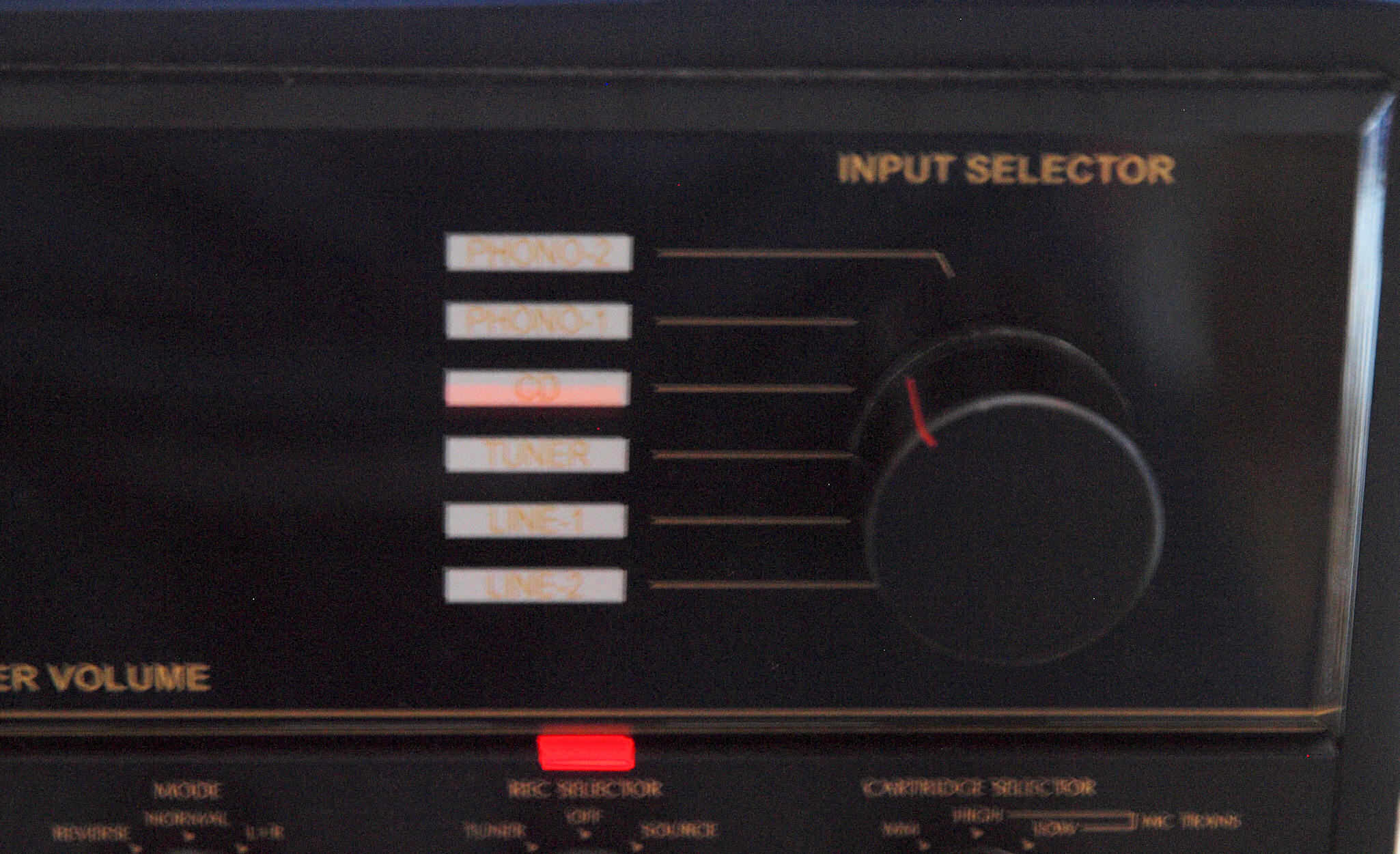

Ｙ３２．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＣＤ。　印刷インクが悪く光の透過が悪く暗い、位置もずれている。

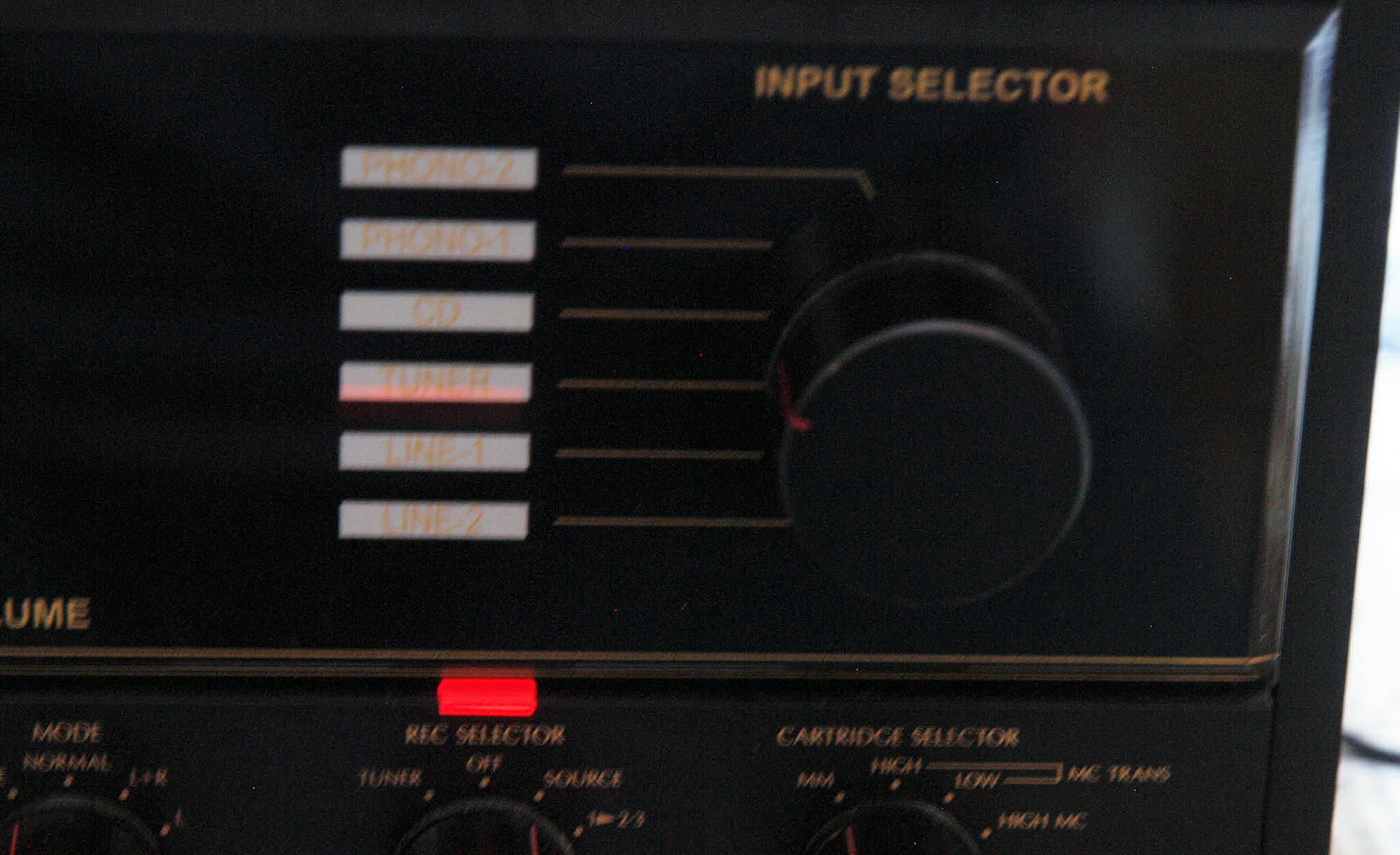

Ｙ３３．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＴＵＮＥＲ。　印刷インクが悪く光の透過が悪く暗い、位置もかなりずれている。

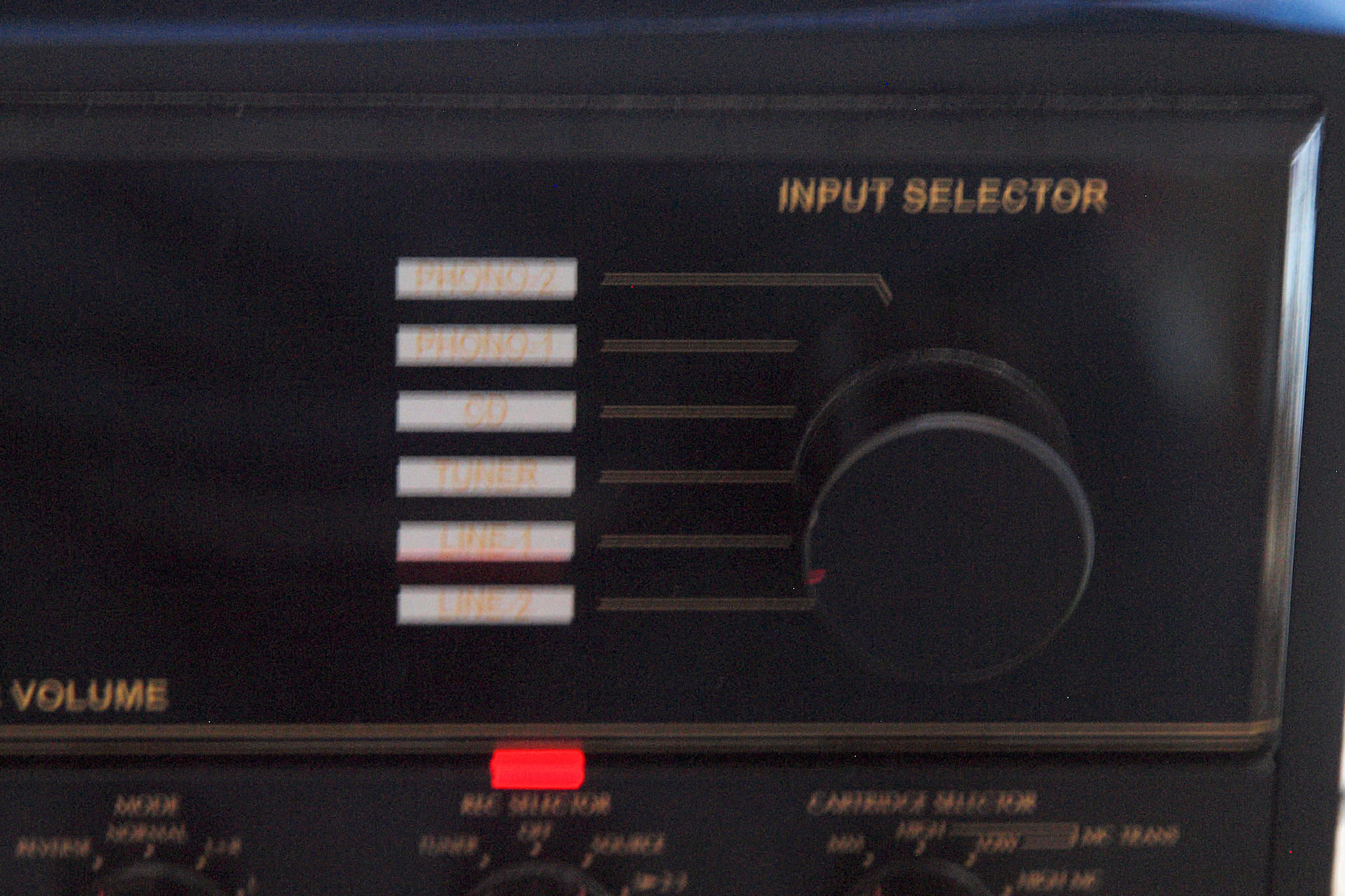

Ｙ３４．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＬＩＮＥ−１。　印刷インクが悪く光の透過が悪く暗い、位置も大きくずれている。

Ｙ３５．　ユーザ製作パネル点検中、ＩＮＰＵＴ　ＳＥＬＥＣＴＯＲ、ＬＩＮＥ−２。　印刷インクが悪く光の透過が悪く暗い、枠外の外に位置がずれている。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｓａｎｓｕｉ　Ｃ−２３０１　の仕様（マニアル・カタログより）

型式 ハイグレード・ステレオ・コントロールアンプ　C-２３０１ 入力感度／インピーダンス ＰＨＯＮＯ-1,2　　ＭＭ−−−２ｍＶ／４７ｋΩ 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−　２ｍＶ／１００Ω 　　　　　　　　　　ＭＣ−−−−７０μＶ／３Ω，２００μＶ／３０Ω　 ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3−−−　１５０ｍＶ／４７ｋΩ 最大許容入力 ＰＨＯＮＯ-1,2　ＭＭ−−−３５０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 　　　　　　　　　　Ｈｉｇｈ　ＭＣ−−４０ｍＶ　（１ｋＨｚ，ＴＨＤ０．０１％） 出力電圧/出力インピーダンス Tape Rec（ＲＣＡピン)−−−150mV/50Ω コントロールアンプ出力−−ノーマル出力＝1.2V/50Ω 　　　　　　　　　　　　　　　　　バランス出力＝+4dBm 周波数特性 ＰＨＯＮＯ-1,2（ＭＭ）＝　１０Ｈｚ〜３００ｋＨｚ±０．２dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3＝ＤＣ〜５００ｋＨｚ＋０，−３ SN比（Aネットワーク、ショートサーキット） ＰＨＯＮＯ-1,2（ＭＭ）　９０dB ＰＨＯＮＯ-1,2（ＭＣ）　８０dB ＴＵＮＥＲ，ＣＤ，ＬＩＮＥ-1,2，ＴＡＰＥ　ＰＬＡＹ-1,2,3　１１０dB 外形寸法 幅474×高さ160×奥行422mm 重量 20.9kg 価格 ￥550,000(1985年頃)
